新品发布|NK-61XX系列3.5寸AISG嵌入式主板

23-04-26


新品简介

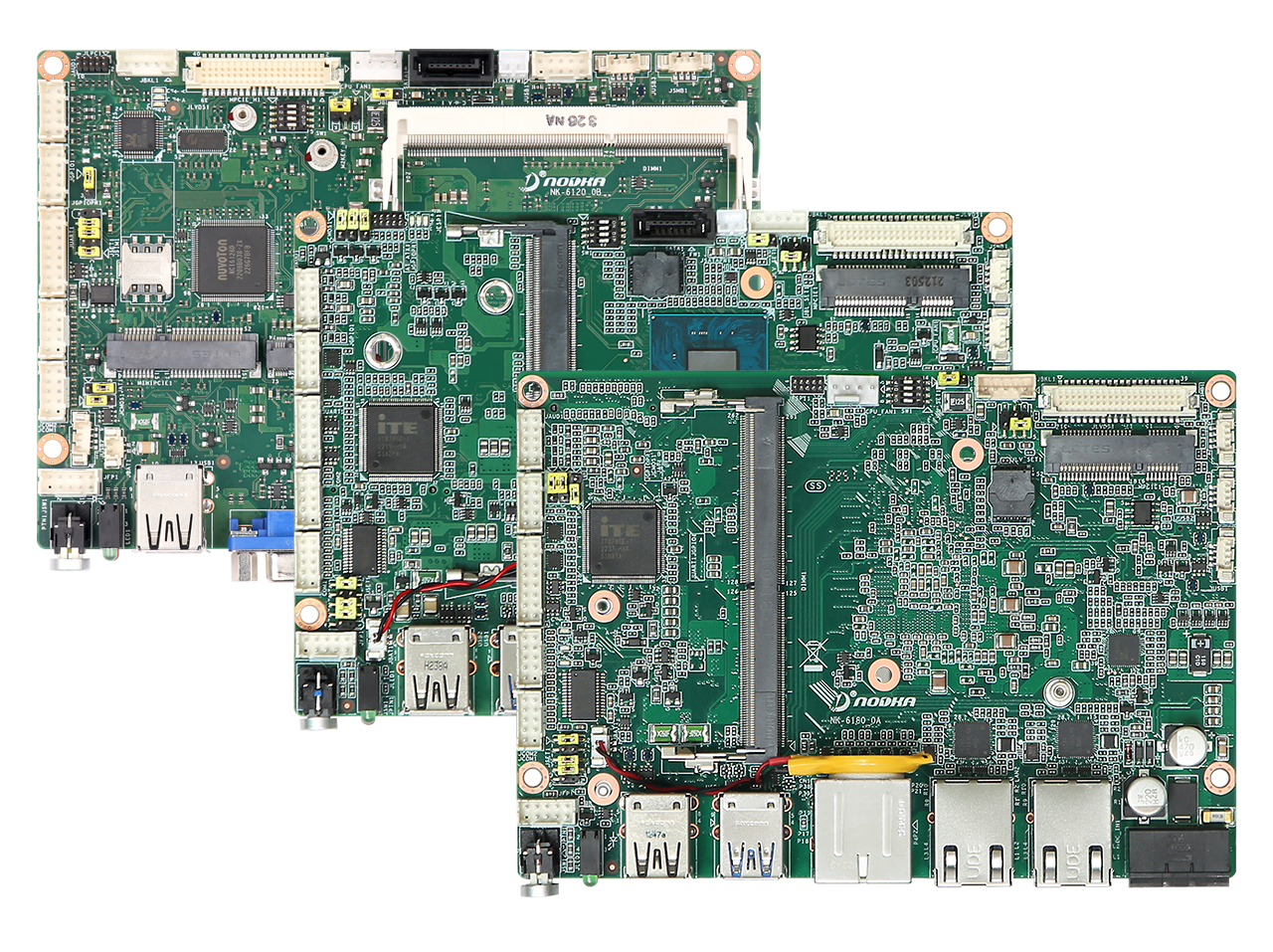

针对工控领域的智能化需求,QY球友会推出 NK-61XX 系列3.5寸AISG嵌入式主板 ,该系列主板搭载J1900/J6412/i3-N305 高性能CPU,可支持DDR3L/DDR4/DDR5 SO-DIMM内存插槽,采用Intel集显技术,稳定的电源设计,确保了高效、稳定的运行,紧凑型尺寸,适合安装有限空间场景,非常适用于运动控制、机器视觉、物联网、人机交互等行业和领域。


01

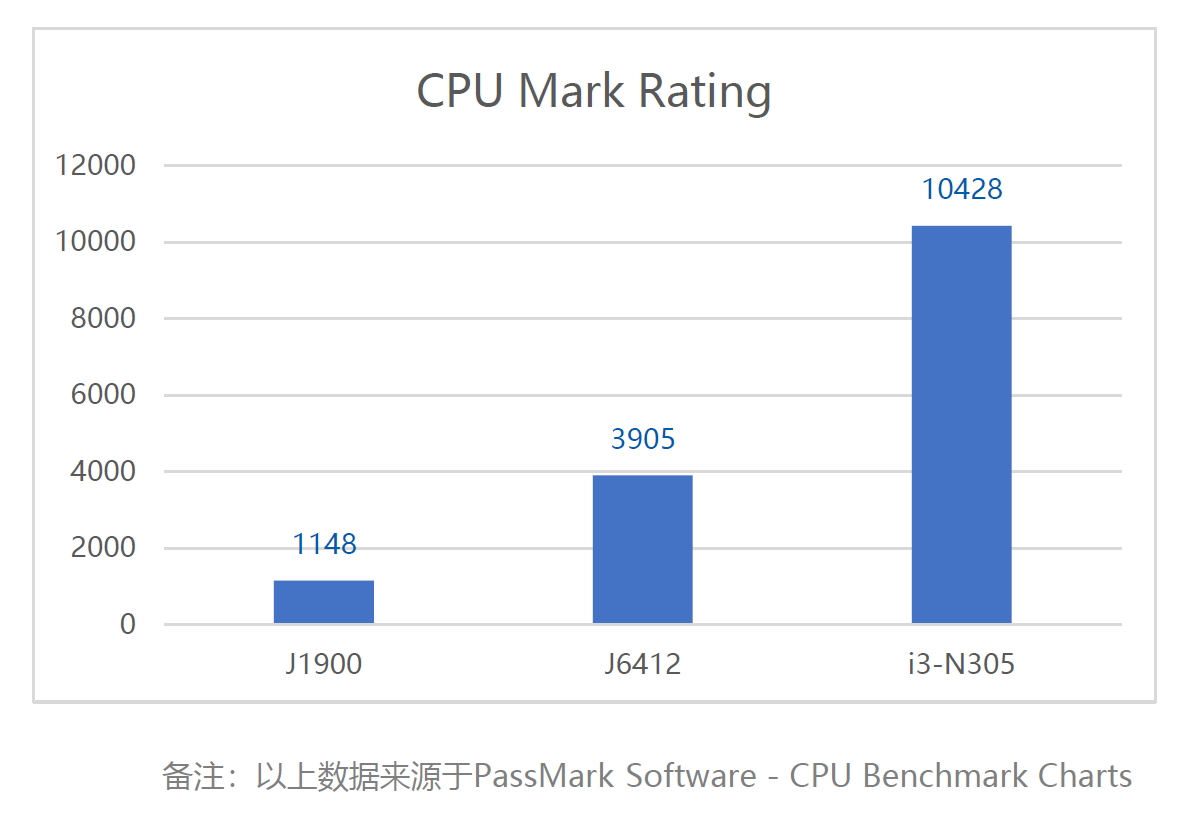

多种CPU可选,满足不同应用需求

采用Intel® Bay Trail J1900/Elkhart lake J6412/Alder Lake-N i3-N305 CPU,满足客户不同应用需求。




02

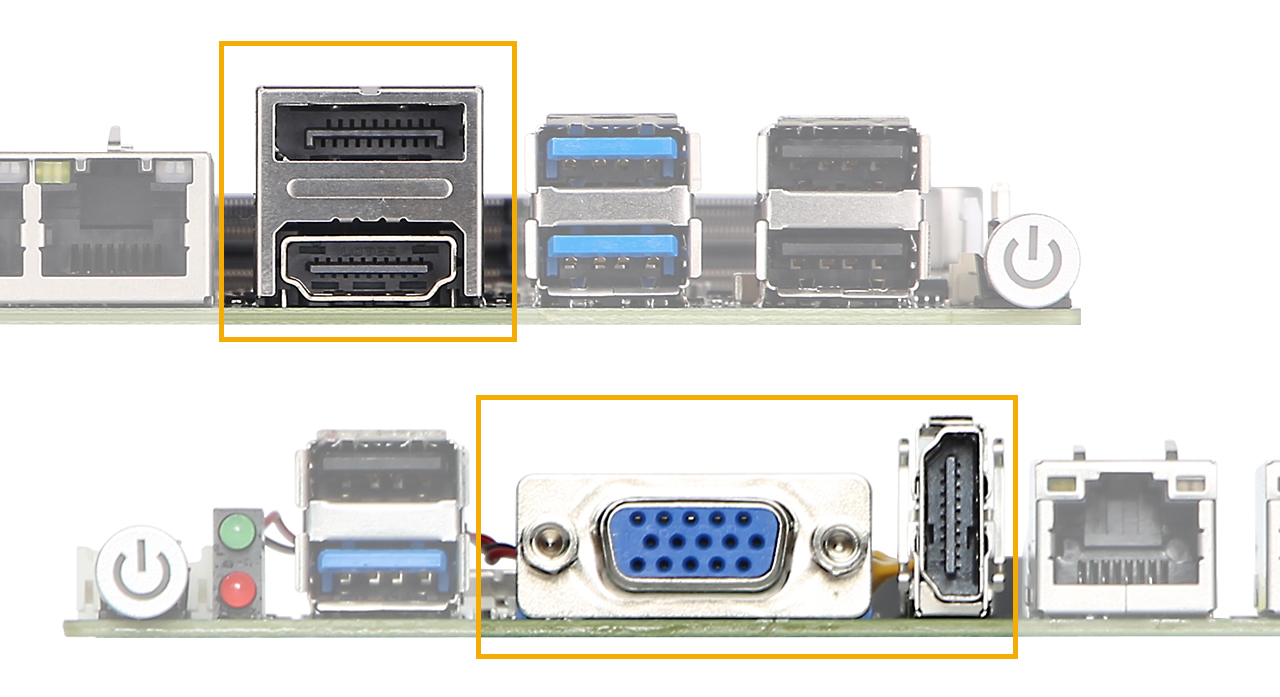

采用Intel集显技术

采用HDMI、DP/VGA、LVDS/eDP三显

J6412/i3-N305支持4K高清显示


03

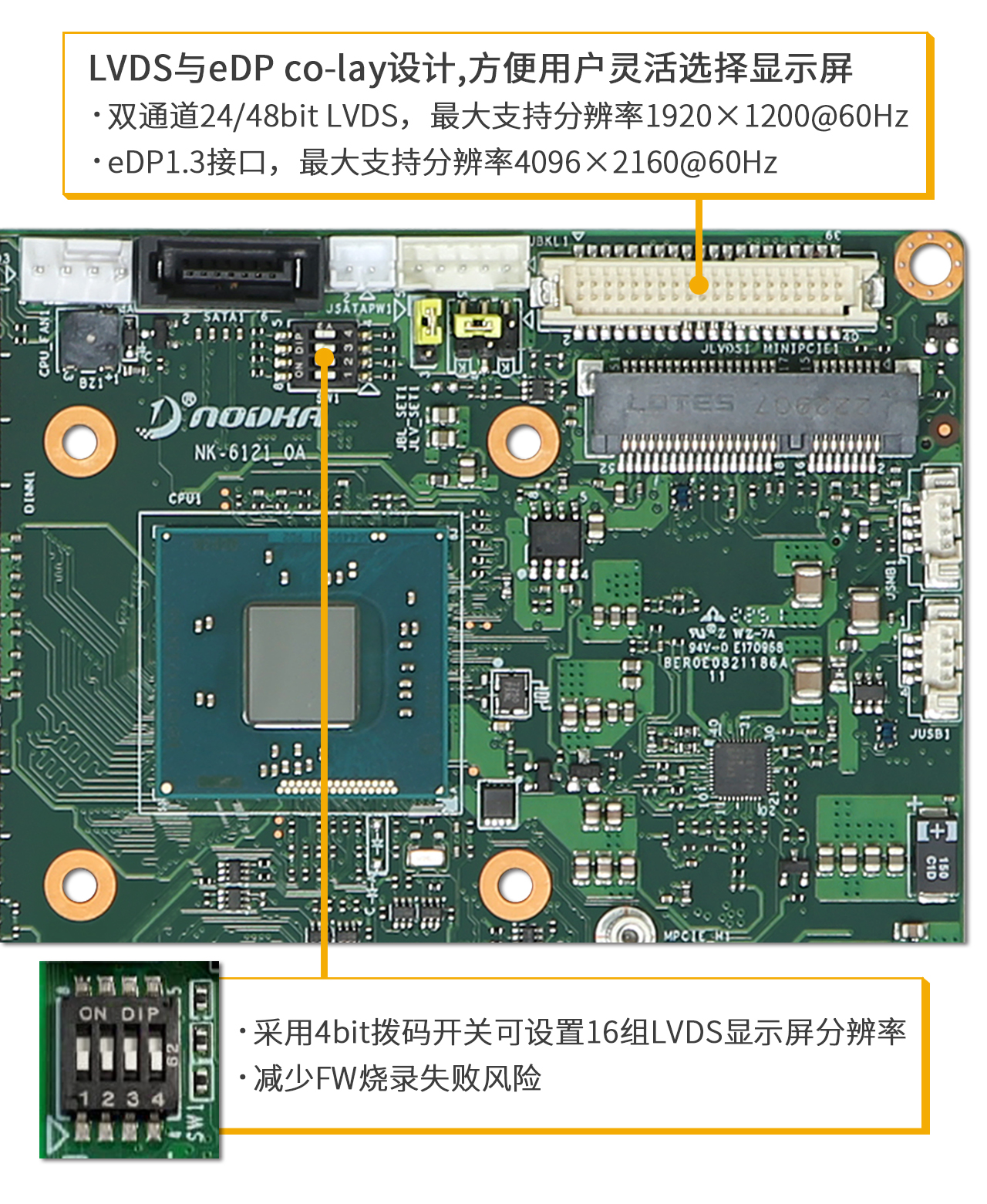

LVDS与eDP Co-lay设计,支持多种显示屏




04

12-24V DC宽压电源输入设计

采用12-24V, ±10% DC宽压电源输入,适应不同的工业应用场景

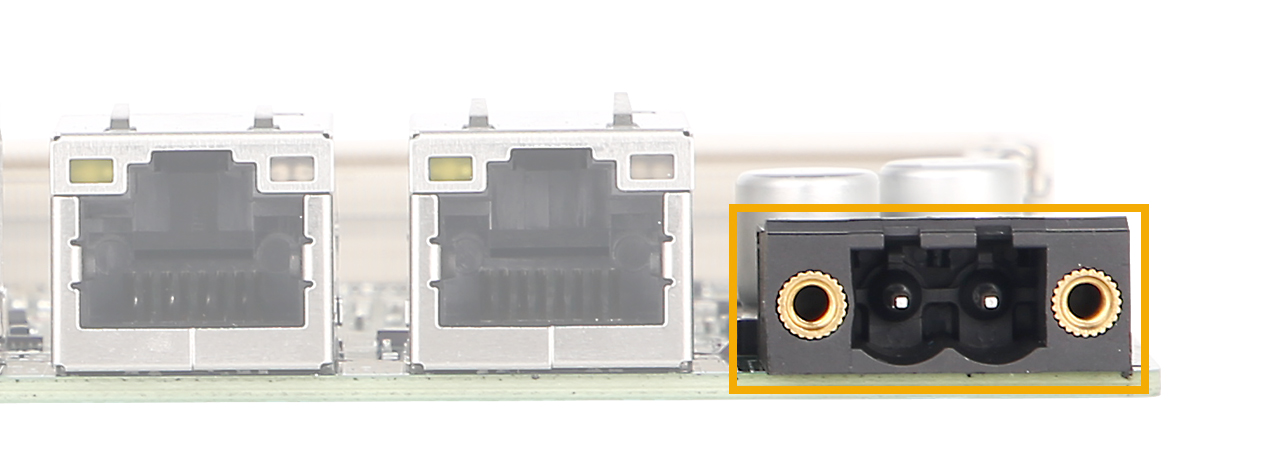

电源接口采用2-pin可锁附接线端子,方便工业现场接线

采用防反接电源设计




05

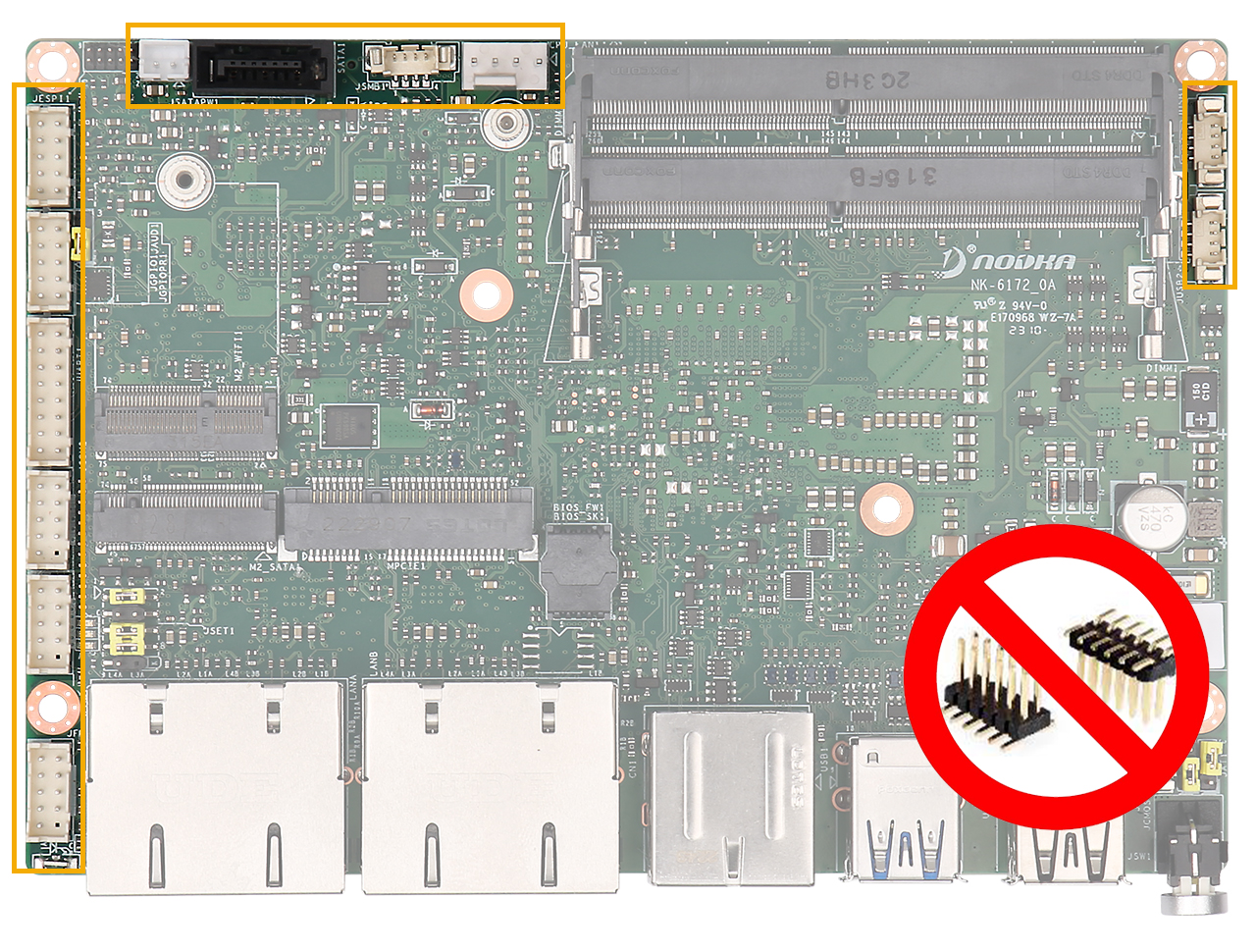

内部接口采用Wafer设计,确保接线可靠

内部接口全部采用Wafer设计,替代传统插针,确保接线牢固可靠。




06

丰富的扩展接口,满足不用应用需求

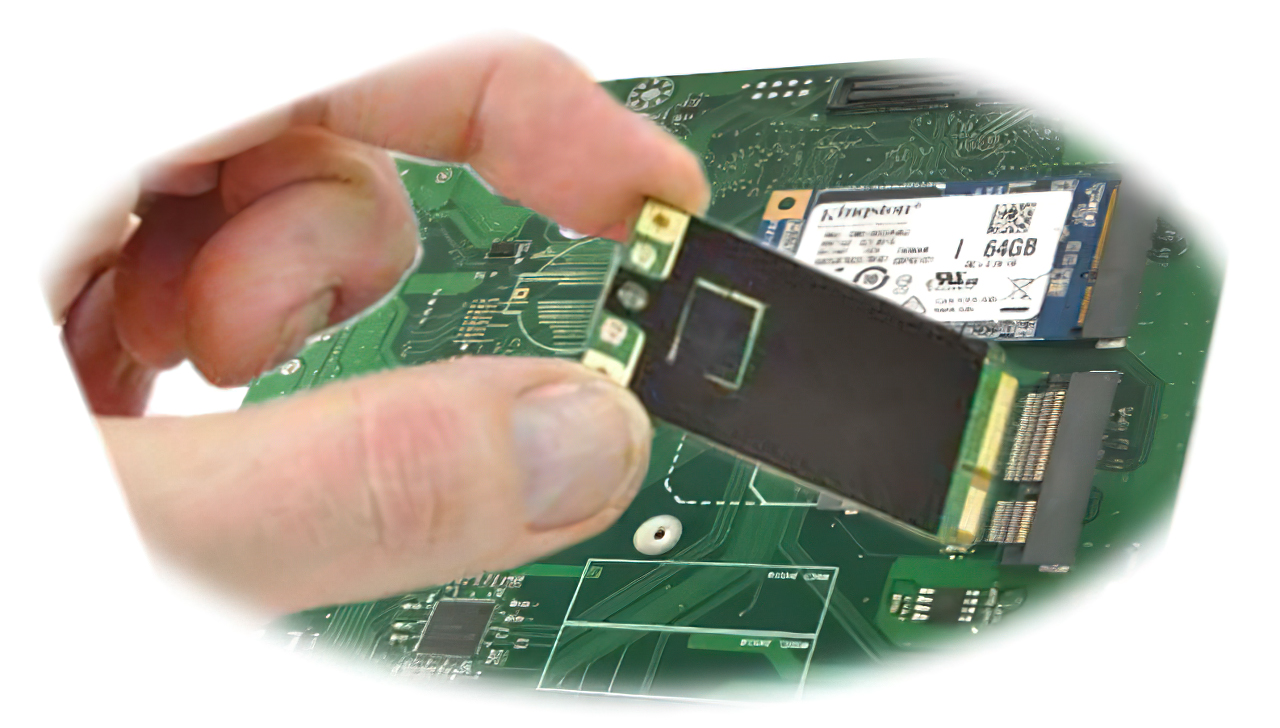

丰富的扩展接口,可扩展不同功能扩展卡

Mini-PCIe接口,可扩展CANbus/Ethernet/串口/USB/4G通信模块/Wifi模块等

M.2-2230 E key接口,可扩展WiFi模块

M.2-2242 M key接口,可接SATA SSD或NVME SSD

M.2-3042 B key接口,可扩展4G/5G模块




07

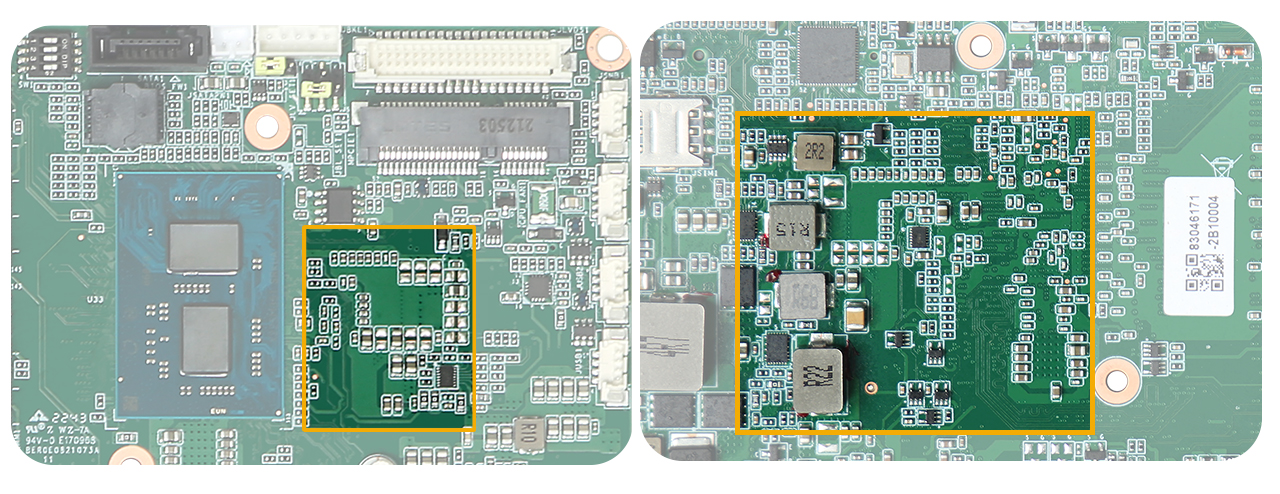

稳定的电源设计,满足工业场景应用

核心电源多组电容设计,确保关键路径电源稳定可靠输出

严格按照Intel电源设计规范,充分满足用户不同场景下CPU高效能满负荷工作

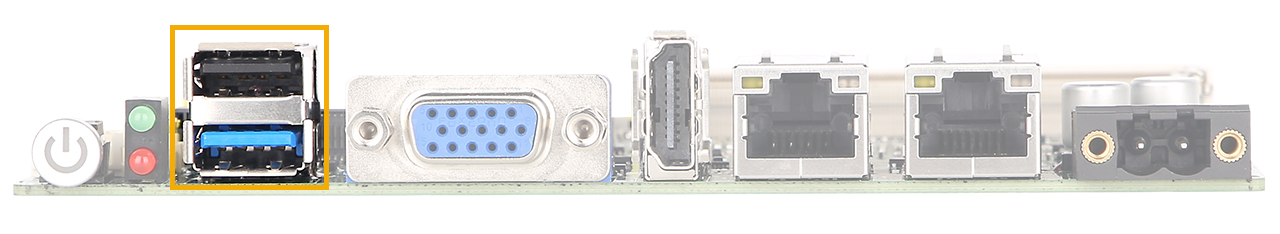

USB接口最大支持1500mA电流,确保工业大功率USB设备稳定工作




08

灵活的可选配件,满足不同客户需求

4×UART搭配扩展套件,可灵活扩展多种串口

4×RS232串口套件

4×RS485串口套件,支持自动流控

09

市场应用




10

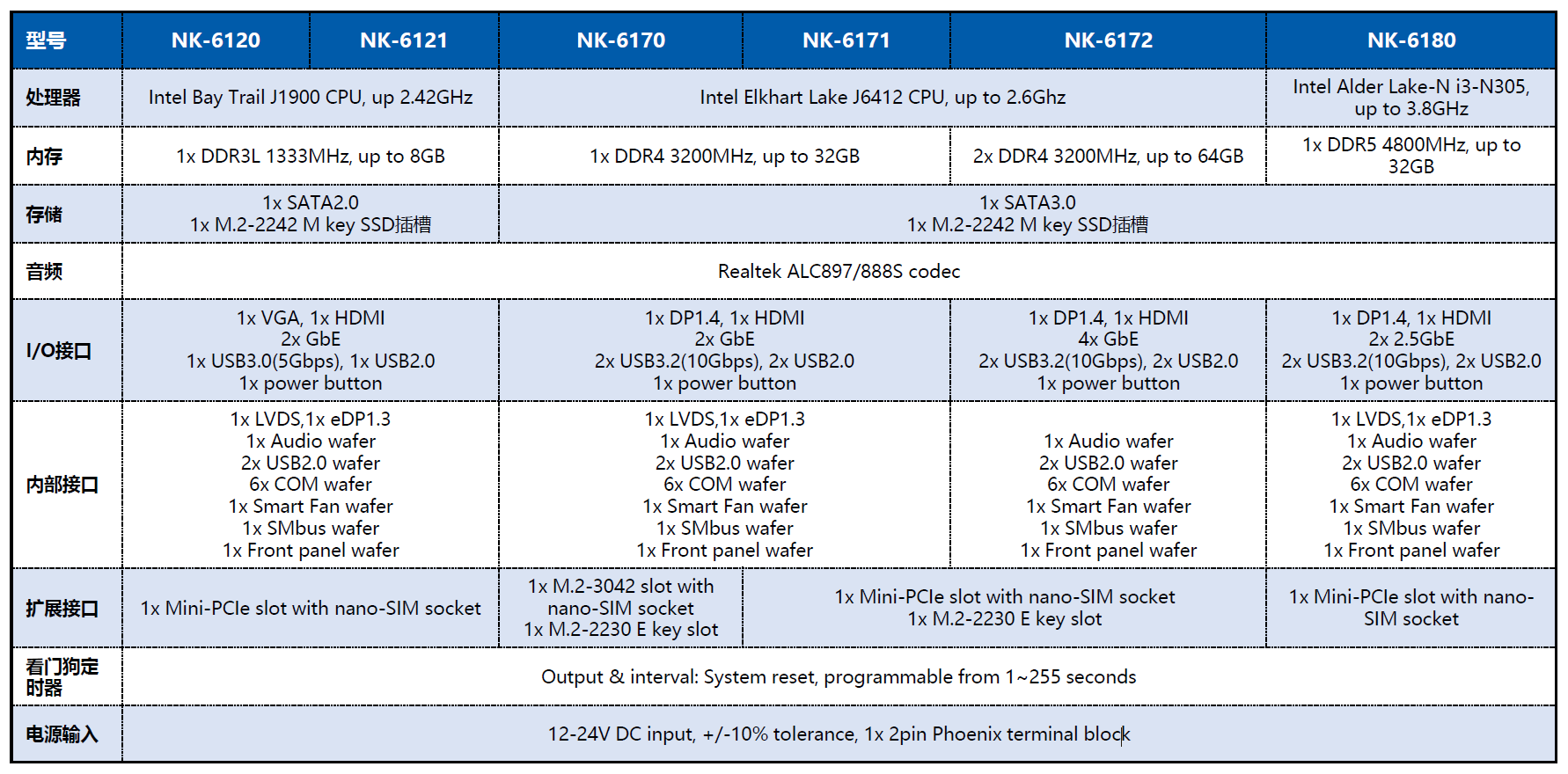

订购规格
